概述

X-ray的透视检测是根据x射线的穿透特性，射线在穿透不同密度物质后其光强度的变化，产生的对比效果，可形成影像。它可以在不破坏被测物品的情况下，对物体的内部结构，进行检测。

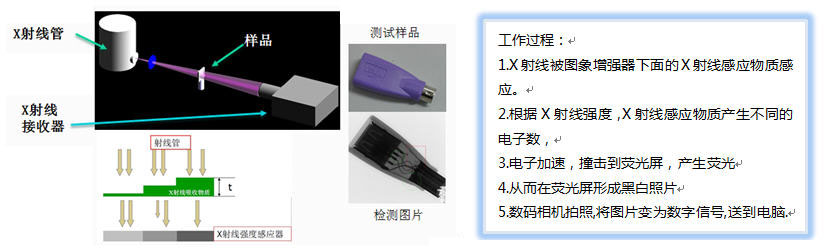

工作原理

产品应用

设备广泛应用于电子、半导体、SMT、汽车部件、航空航天、压力容器、精密铸件、电力、造船、石油化工……

X射线透视检测设备简介

X-ray检测设备由以下几个部分组成：X射线源、X射线探测器、运动控制机构、软件及计算机系统、防护系统。

X射线源介绍

X射线管的作用是产生X射线，分为开放式X射线管和封闭式X射线管。

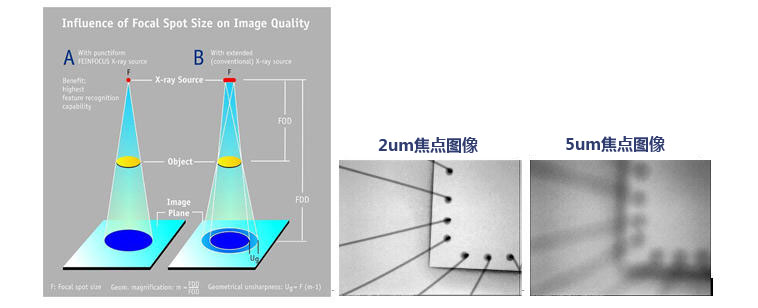

X射线管的参数- -焦点尺寸

X射线探测器

X射线探测器的作用是对被检测产品进行成像。按工作原理的不同，可分为图形增强器和平板探器。

   平板探测器                                  图形增强器

运动控制机构

    运动控制机构，主要是为了提高检测效率，方便人员操作，检测时，对样品台进行控制；通常包括X轴、Y轴、Z轴R轴几个方向的运动；是方便对样品和各个部位的检测。

软件和计算机系统

    软件系统是检测设备的核心部分；不仅要能够获取高清晰度的图像，并且能够对用户关注的部分，进行各项操作。例如：全自动扫描、尺寸测量、自动异物检测；

防护系统

为了防止射线辐射对人体的伤害，设备的外部都有铅层防护，以确保人身安全。
